UV～NIRを網羅する高性能ファイバー分光の頂点で新たな発見を

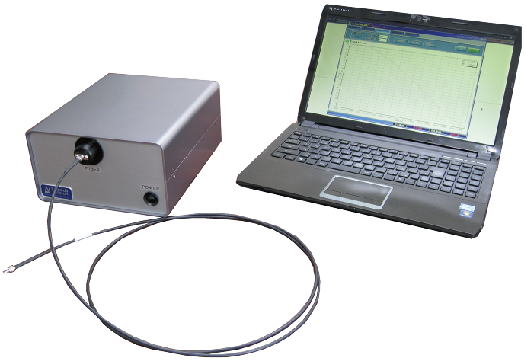

SA-100VR　UV～NIRまでの低価格ファイバー分光器です。

紫外２２０nm～近赤外１６５０nmまで SA-100VRは国産低価格分光器として開発されました。 低価格でありながら、紫外220nm～近赤外1650nmまで計測可能な分光器です。 CCD検出器とInGaAs検出器を内蔵しております。

■検出器部性能　
CCD部

素子数	2048CH
画素	0.014×0.2mm
素子外形	28.672×0.2mm
Ａ/Ｄ	16bit

InGaAs部

素子数	512CH
画素	0.025×0.5mm
素子外形	12×0.2mm
Ａ/Ｄ	16bit

■使用素子　

浜松ホトニクス社製	表面入射型CCDリニアイメージセンサ S11151-2048

■分光部性能　
VIS部

焦点距離	f = 70mm
光学形式	ツェルニ・ターナ形
波長範囲	220nm～1000nm (波長範囲の変更はお申し付けください)
分解能　※1	約0.8nm/CH 実質分解能　FWM=約2nm (スリット10μm時)
光入射部	SMAコネクタ (FCコネクタ変更可能/FCの場合はスリット交換ができません)

※1	スリット幅(μm)を「10,25,50,75,100,200,300,500」より選択してください。 スリット幅を数種類お選びいただき、スリットのユーザーによる交換が可能です。

NIR部
(スリットはVIS部と共通です。このため、分解能性能は入射共通スリットで決まります。)

焦点距離	f = 50mm
光学形式	ツェルニ・ターナ形
波長範囲	900nm～1650nm (波長範囲の変更はお申し付けください)
分解能　※1	約1.5nm/CH 実質分解能　FWM=約4nm (スリット25μm時)

■総合性能　

インタフェース	USB2.0
電源	電源(12V2A)
OS	Windows7 / 8 / 8.1　32/64bit
PCスペック	RAM/2GB 以上、HDD/100GB以上の空き

■測定データサンプル　

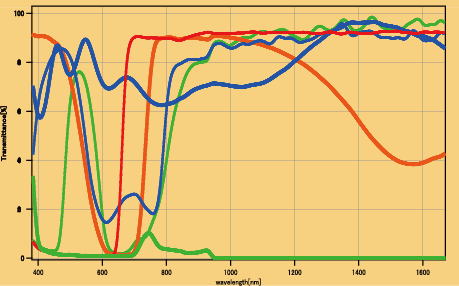

分光透過率 / 反射率

光源の分光放射計測
